如何设计反击式破碎机的反击板？反击式破碎机的反击板的作用是对被板锤击出的物料进行冲击破碎，并将破碎后的物料重新弹回到破碎区再次进行冲击破碎。由于反击板的结构和形状对破碎机的破碎效果有很大的影响，故要求正确地设计反击板。联系电话：139-0385-7178龚经理

反击板的设计包括反击板的位置、形状和反击板级数等。本文重点介绍反击板形状的设计。根据理论力学碰撞原理，为了保证物料在破碎腔内被抛射到反击板上都呈正碰撞，反击板曲线必须是一条渐开线。但实际上物料不能实现正碰撞，因此常常采用接近渐开线的折线反击板。

根据反击板实际磨损情况可知，破碎腔从卸载点的射线到反击板上交点起往下到反击板排料口这个区段是物料重要破碎段，特别是在反击板排料口附近更主要。因此，折线反击板的设计方法为：
①对于具有两段反击板的，根据入射角等于0和给料口尺寸布置第一段反击板，从卸载点板锤转过约25度，再取入射角为0，考虑第一级反击板最小排料口尺寸及相应角度，便可确定第二级反击板位置。
②对于具有三段反击板的破碎机，可根据入射角为0与给料口尺寸布置第一段反击板。板锤分别转过20度、40度，再取入射角为0，便可分别确定第二段、第三段反击板的位置。

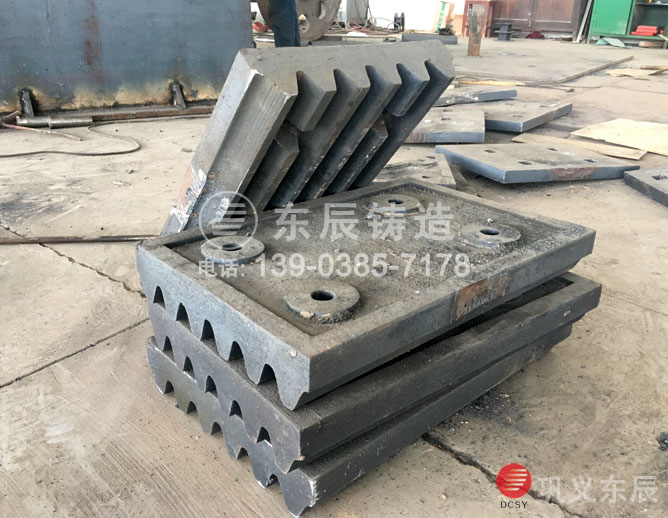

反击板内表面装有锯齿形和平面形衬板,衬板形状不同对物料的破碎效果也不同。锯齿形衬板在其他条件相同的情况下，破碎机处理能力较高，但其过粉碎现象严重，因此应根据具体实际进行选择。

反击板主要有Mn13、Mn13Cr2等材质，高铬衬板还可根据客户要求及具体工况生产硅锰合金、低铬系列、高铬系列列耐磨钢系列衬板。该系列产品适用于不同规格的磨机，并针对不同的使用领域和状况衬板材质、结构、性能进行合理有机结合。
